Leírás

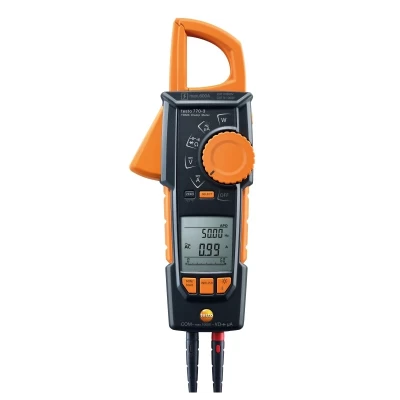

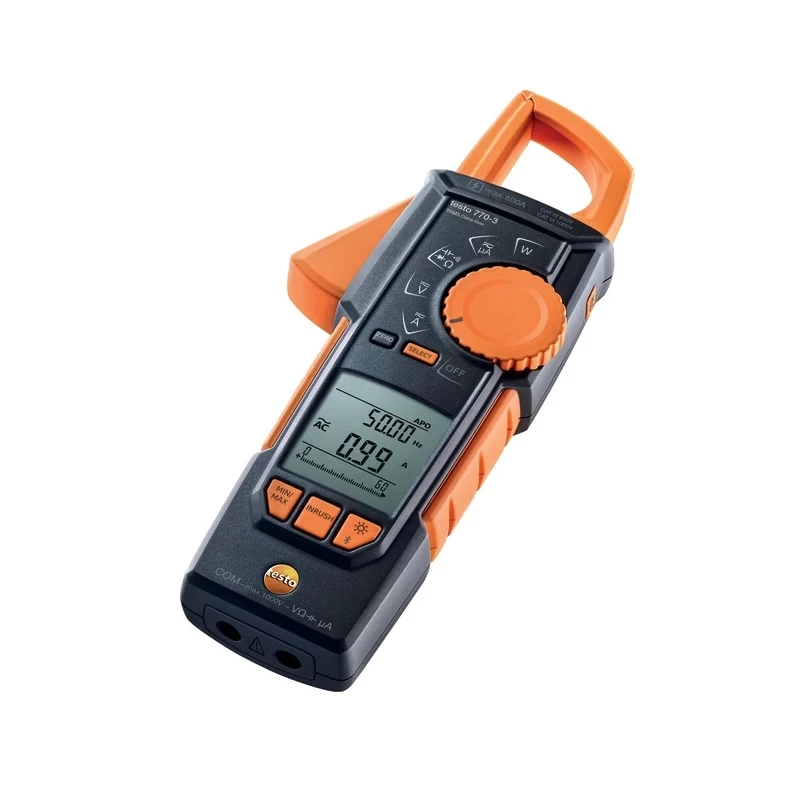

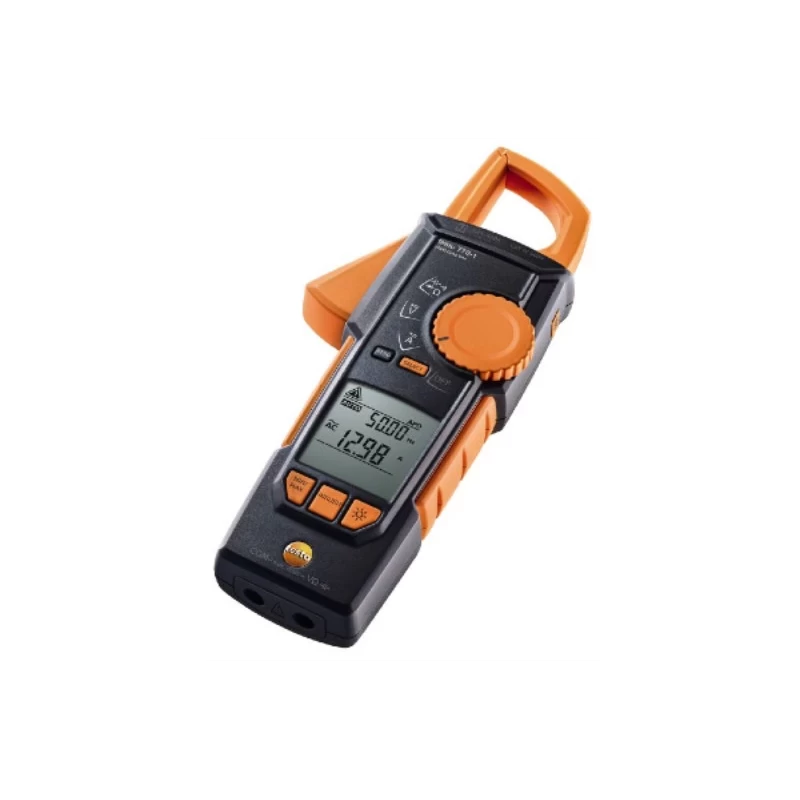

A testo 770-3 lakatfogó ideális ampermérő nagy igénybevételt támasztó feladatokhoz zsúfolt alkalmazási környezetben. A mozgatható fogókar teljesen visszahúzható a műszerbe. Így a mérőműszer szorosan egymás melletti kábeleket is képes különösen pontosan, szorosan megfogni.
A megnövelt felbontásának köszönhetően alacsonyabb áramtartományban is rendkívül pontos eredményeket generál. A testo 770-3 emellett kibővített feszültségmérési tartományt kínál, akár 1000 V-ig.
Ezenkívül a lakatfogóval speciálisabb alkalmazások is kezelhetők, például az indítóáram, teljesítmény és μA-mérése. Az opcionális hőmérséklet adapter hőelemekhez elektromos paraméterek és hőmérséklet mérésére egyaránt használható (kompatibilis K típusú hőelem külön rendelhető).
A lakatfogó ampermérő automatikusan észleli és kiválasztja az egyen-/váltóáramot, valamint egyéb paramétereket, például ellenállást, folytonosságot, és kapacitást. A kezelés ezzel minden eddiginél könnyebbé és megbízhatóbbá válik.
A mérési értékek egyértelműen megjeleníthetők a lakatfogó kétrészes kijelzőjén és a testo Smart alkalmazásban. A testo 770-3 gyorsan és egyszerűen csatlakoztatható a testo Smart alkalmazáshoz és egyéb Testo mérőműszerekhez Bluetooth segítségével. Az alkalmazásban megjelenítheti a mérési görbét okostelefonján/táblagépén, a mért értékeket pedig közvetlenül jelentéssé állíthatja össze.
Szállítási kiszerelés

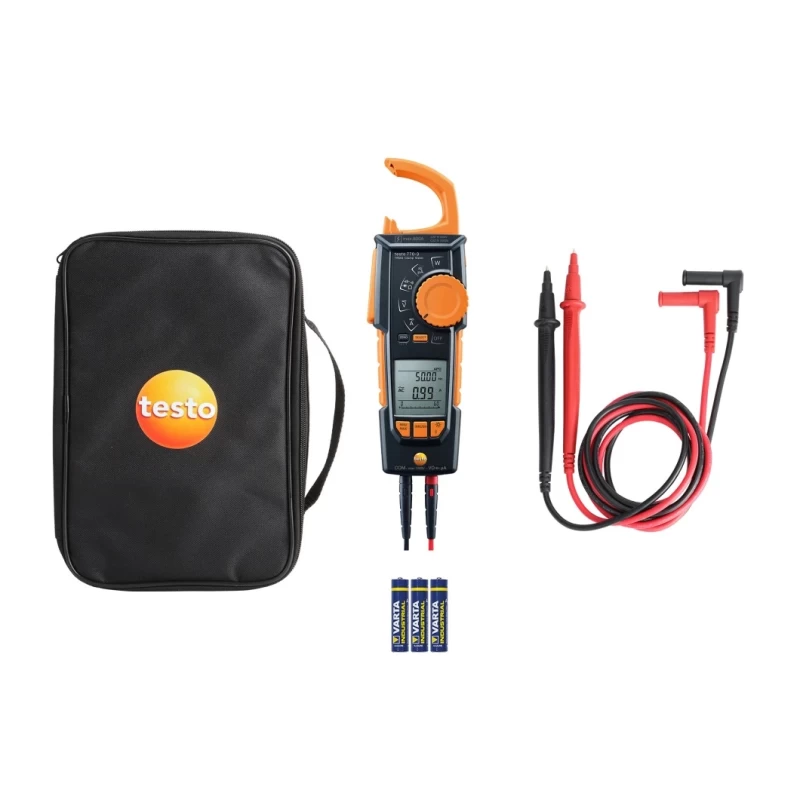

testo 770-3 lakatfogó Bluetooth modullal, 1 x mérővezeték szettel, hordtáskával, 3 x AAA elemmel és vizsgálati jelentéssel
Műszaki adatok
Hőmérséklet - K típusú hőelem (NiCr-Ni)
| Méréstartomány |
-20 ... +500 °C
|
| Pontosság |
±1 °C (0 ... +100 °C)
|
| Felbontás |
0,2 °C
|
| |
DC Feszültség
| Méréstartomány |
1,0 ... 600,0 V
|
| Felbontás |
max: 1 mv
|
| Pontosság |
± (a mért érték 0,8%-a + 3 Digit)
|
| |
AC Feszültség
| Méréstartomány |
1,0 mv ... 1000,0 V
|
| Felbontás |
max: 1 mv
|
| Pontosság |
± (a mért érték 1,0%-a + 3 Digit)
|
| |
DC Áram
| Méréstartomány |
0,1 ... 600,0 μA (mérőkábel készlet)
0,01 ... 600,0 A (fogó)
|
| Felbontás |
0,1 (mérőkábel készlet)
0,1 (fogó)
|
| Pontosság |
± (a mért érték 1,5%-a + 5 Digit) (mérőkábel készlet)
± (a mért érték 2%-a + 5 Digit) (fogó)
|
| |
AC Áram
| Méréstartomány |
0,1 ... 600,0 μA (mérőkábel készlet)
0,01 ... 600,0 A (fogó)
|
| Felbontás |
0,01 A (fogó)
0,1 μA (mérőkábel készlet)
|
| Pontosság |
± (a mért érték 1,5%-a + 5 Digit) (mérőkábel készlet)
± (a mért érték 2%-a + 5 Digit) (fogó)
|
| |
Ellenállás
| Felbontás |
max: 0,01 Ohm
|
| Méréstartomány |
0,10 ... 60,0 MOhm
|
| Pontosság |
± (a mért érték 1,5%-a + 3 Digit)
|
| |
Kapacitancia
| Felbontás |
max: 0,01 nF
|
| Méréstartomány |
0,001 μF ... 60000,00 μF
|
| Pontosság |
± (a mért érték 1,5%-a + 5 Digit)
|
| |
Frekvencia
| Felbontás |
max: 0,1 Hz
|
| Méréstartomány |
0,00 Hz ... -10 kHz
|
| Pontosság |
± (a mért érték 1,0%-a + 1 Digit)
|
| |
Aktív teljesítmény
| Méréstartomány |
0,1 W ... 600 kW
|
| Pontosság |
± (a mért érték 5%-a + 5 Digit)
|
| Felbontás |
0,1 W
|
| |
Reaktív teljesítmény
| Méréstartomány |
0,1 ... 600,0 kvar
|
| Pontosság |
± (a mért érték 10%-a + 5 Digit)
|
| Felbontás |
0,1 var
|
| |
Látszólagos teljesítmény
| Méréstartomány |
0,1 VA ... 600,0 kVA
|
| Pontosság |
± 1 Digit
|
| Felbontás |
0,1 VA
|
| |
Egyenáramú egyenfeszültség
| Méréstartomány |
0,1 W ... 600,0 kW
|
| Pontosság |
± 1 Digit
|
| Felbontás |
max: 0,1 W
|
| |
Teljesítménytényező
| Méréstartomány |
-1,00 ... +1,00
|
| Pontosság |
± (a mért érték 10%-a + 5 Digit)
|
| Felbontás |
0,01
|
| |
Általános műszaki adatok
| Üzemi páratartalom |
0 ... 80,0 %rF
|
| Súly |
378 g
|
| Méretek |
249 x 96 x 43 mm
|
| Üzemi hőmérséklet |
-10 ... +50 °C
|
| Csatlakoztatható érzékelők |
1 x hőmérséklet-szonda (adapter szükséges a K típusú hőelemekhez)
|
| Termék színe |
fekete
|
| Rendszerkövetelmények |
iOS 11.0 vagy újabb /; Android 6.0 vagy újabb; Bluetooth 4.0-képes mobilkészülék szükséges
|
| Szabványok |
EN 61326:-1; EN 61010-2:-032; EN 61140
|
| Elem típus |
3 x AAA Micro elem
|
| Kijelző mérete |
2 soros
|
| Kijelző típus |
LCD
|
| Interfész |
2 mérő alj
|
| Tárolási hőmérséklet |
-15 ... +60 °C
|
| Túlfeszültség osztály |
CAT IV 600V; CAT IV 1000V
|
| Engedélyek |
CSA; CE
|
| Belső ellenállás |
11 MOhm (AC / DC)
|
| |
Műszer és mérési funkciók
| Dióda teszt |
van
|
| Szünetmentesség vizsgálat |
van
|
| Kijelző világítás |
van
|
| Tartás |
van
|
| Min/Max |
van
|
| Teljesítmény mérés |
van
|
| Hőmérséklet mérés adapterrel |
van
|
| TRMS mérés |
van
|
| Indító áram mérés |
van
|
| Bluetooth® |
van
|
| Kijelző |
6 000
|
| Mérési paraméterek automatikus felismerése |
van
|
| μA áram méréstartomány |
van
|
