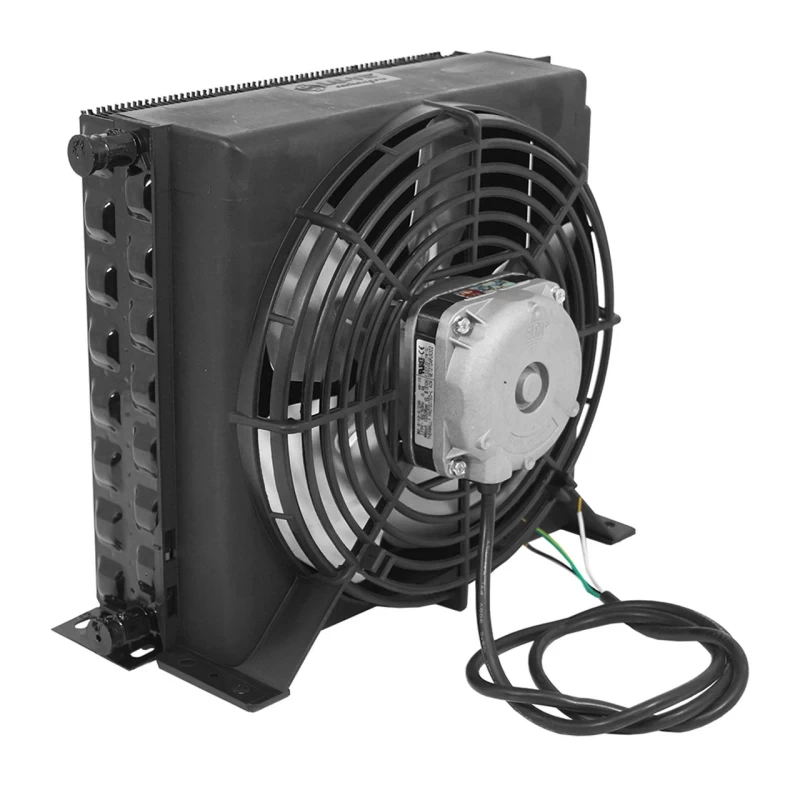

Kondenzátor STVF 75 LU-VE
| Kapacitás * | 745 W (ΔT 15 K, Tc = 40 °C, R404A) |
|---|---|
| Elektromos csatlakozás | 230 V/1/50 Hz |
| Légszállítás | 220 m³/h |
| Ventilátor teljesítménye | 29 W |
| Áramfelvétel | 0,18 A |
| Ventilátorok száma | 1 db |
| Ventilátor átmérője | 170 mm |
| Hangnyomásszint ** | 29 dB(A) |
| Hőcserélő felülete | 1,1 m² |
| Belső térfogat | 0,26 dm³ |
| Tömeg | 3,0 kg |

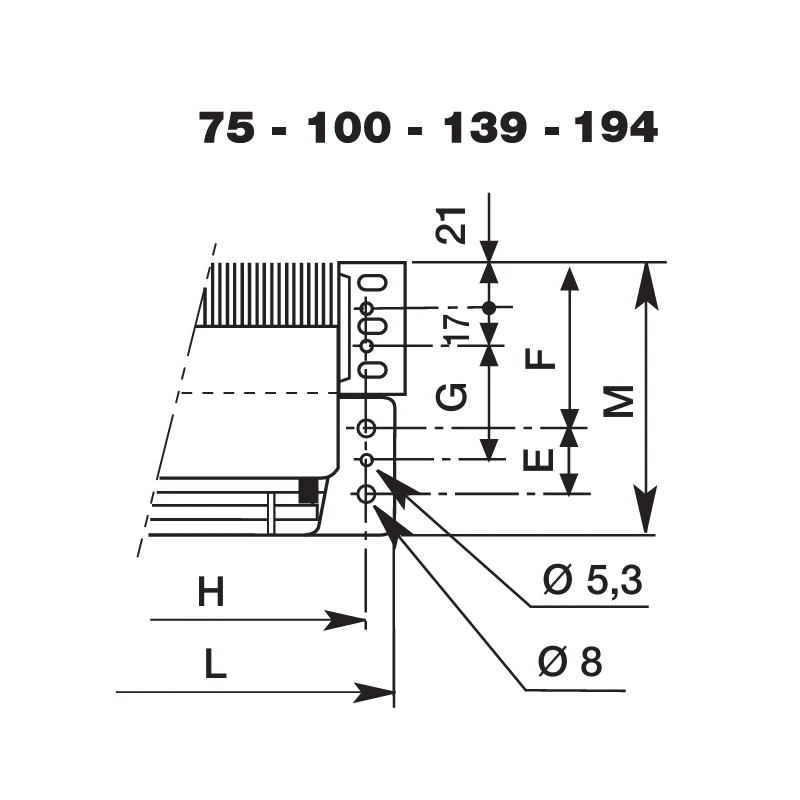

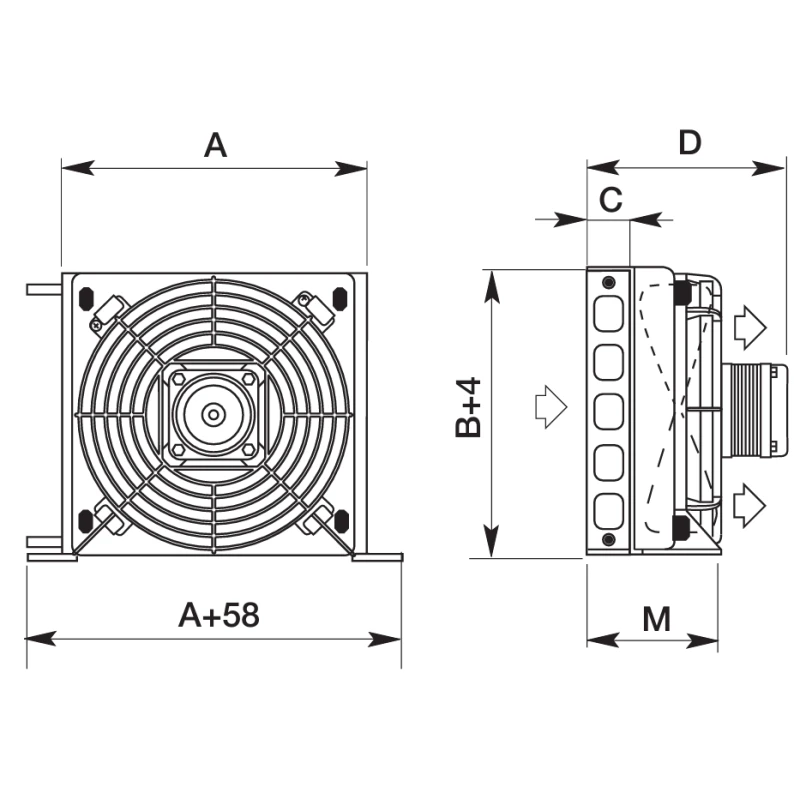

| Méret | |
| A | 185 mm |
| B | 184 mm |
| C | 60 mm |
| D | 171 mm |
| E | 30 mm |
| F | 75 mm |
| G | 52 mm |
| H | 214 mm |
| L | 230 mm |
| M | 122 mm |
| Csatlakozás | 8 mm |
Cikkszám: CIKK/T/02306
| Márka | LU-VE |
|---|

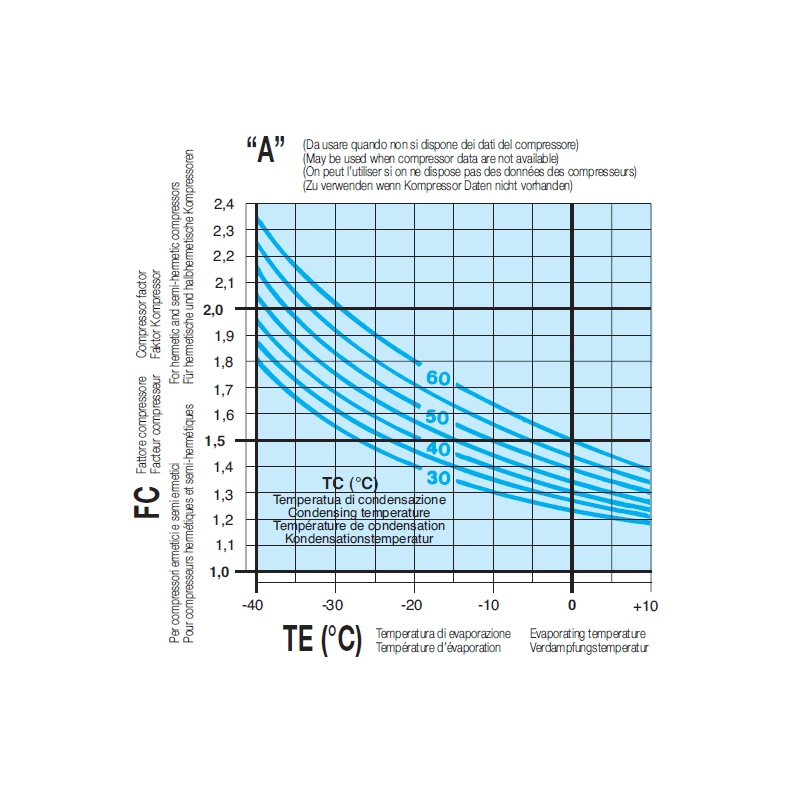

* A megadott teljesítményadatok 25 °C környezeti hőmérséklet és 40 °C kondenzációs hőmérséklet mellett érvényesek. A táblázatokban feltüntetett értékek a kondenzátor hőleadó teljesítményét adják meg, nem pedig a kompresszor szívási hőmérsékletéhez tartozó hűtőteljesítményt. A megfelelő kondenzátor kiválasztásakor ezért figyelembe kell venni a kompresszor munkáját is. A szükséges kondenzátorteljesítmény meghatározásához a kívánt hűtőteljesítményt meg kell szorozni az „A” diagram alapján meghatározható FC korrekciós tényezővel, amely a kondenzációs hőmérséklet (Tc) és az elpárolgási hőmérséklet (Te) függvénye. Az így kapott érték adja meg a kondenzátor szükséges hőleadó teljesítményét.
** Amennyiben a légszállítás eltér a névleges értéktől, a kondenzátor teljesítménye a „B” diagramon szereplő korrekciós tényezők alkalmazásával módosítható. A megadott hangnyomásszintek a készüléktől 3 méter távolságban, szabad térben, A-súlyozású mérési módszerrel kerültek meghatározásra.
